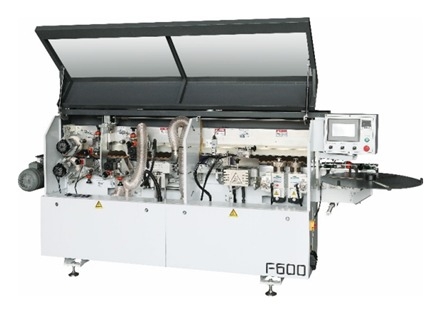

Автоматический кромкооблицовочный станок с прифуговочным узлом F600
(голосов 479)
Артикул: maswF600 На складе: много
F600 автоматический кромкооблицовочный станок размером всего 2850*536*1316 мм имеет компактную конструкцию и стабильную производительность. Он выполняет следующие функции: предварительное фрезерование, оклеивание, торцевая обрезка свесов, фрезерование свесов сверху и снизу, циклевание, полировка. Благодаря скорости подачи 9 м/мин и аккуратной обработке кромок он идеально подходит для работы в мебельных мастерских.
Хороший кромкооблицовочный станок может значительно улучшить внешний вид мебели и повысить ее класс качества, что повысит восприятие вашего бренда клиентами.
Станок предназначен для оклеивания кромками из ПВХ, меламина, шпона и т.д., деталей из плитных материалов, таких как ДСП, МДФ и других.
Технические характеристики
| Общая мощность | 11 кВт |
| Размеры и вес | 2850*536*1316 мм, 620 кг |
| Скорость подачи | 9 м/мин |
| Толщина кромочного материала | 0,4-3,0 мм |
| Толщина детали | 10-50 мм |
| Мин длина детали | 150 мм |
| Мин ширина детали | 120 мм |
| Давление воздуха | 6-8 бар |
Комплект поставки
 |
Управление станком осуществляется с помощью ПЛК и 7-дюймового сенсорного экрана.
Основные функции: 7-дюймовый монитор, управление оборудованием, включая запуск, остановку, выбор функций, настройку параметров, поиск неисправностей, диагностику системы и т.д. Интерфейс на Русском языке. |
 |
Узел прифуговки (предварительная фрезеровка края плиты)
Две фрезы вращаются в противоположных направлениях, что предотвращает сколы, что впоследствии сделает склеивание более прочным. 2 шт. двигателей мощностью по 2,2 кВт каждый, 12000 об/мин. 2 шт. фрезы с алмазными зубьями, 100х30хH48х15 T-L/R |
 |
Узел оклейки и пресс группа
Прижимные ролики, обеспечивающие прижатие кромочного материала к детали с соответствующим усилием. |
 |
Торцовочный агрегат
Благодаря специальной конструкции (патент на изобретение) торцевая обрезка работает очень эффективно, минимальная ширина обработки составляет 120 мм. 1 шт. мотор 0,55 кВт, 12000 об/мин 2 шт. дисковых пилы 104×3.0/2.0×22×30Z |
 |
Узел фрезеровки свесов кромки сверху/снизу
Запатентованная конструкция узла для фрезерования верхнего и нижнего свесов кромок, обеспечивает превосходное качество обработки. 2 шт. фрезерных узла по 0,75 кВт каждый, 12000 об/мин, 2шт. фрезы 70×16 -H16×62/R2 |
 |
Узел радиусной цикли.
Цикля для обработки кромок сверху и снизу после фрезеровки. Радиусная цикля обеспечивает гладкую поверхность кромки и привлекательный внешний вид. 2 шт. циклевальных ножа R=2 мм. |
 |
Узел полировки
Полировальный агрегат для полировки кромок после обработки, а также для дополнительной очистки деталей от нежелательного налета. 2 шт. электродвигателей мощностью 0,37 кВт каждый, 1380 об/мин. Полировальные круги 2 шт. 150×50×20 мм |
 |
Мотор конвейера Planet |
 |
Преобразователь частоты ZONCN |
 |
Электрические компоненты Schneider Electric |
 |
Высокочастотные моторы ChangChuan CC motor |
 |
Система управления MCGS |
 |
Пневматическая часть China-Easun |
 |
Линейные направляющие торцовки Dingyi |
 |
Датчики Ladevr |
