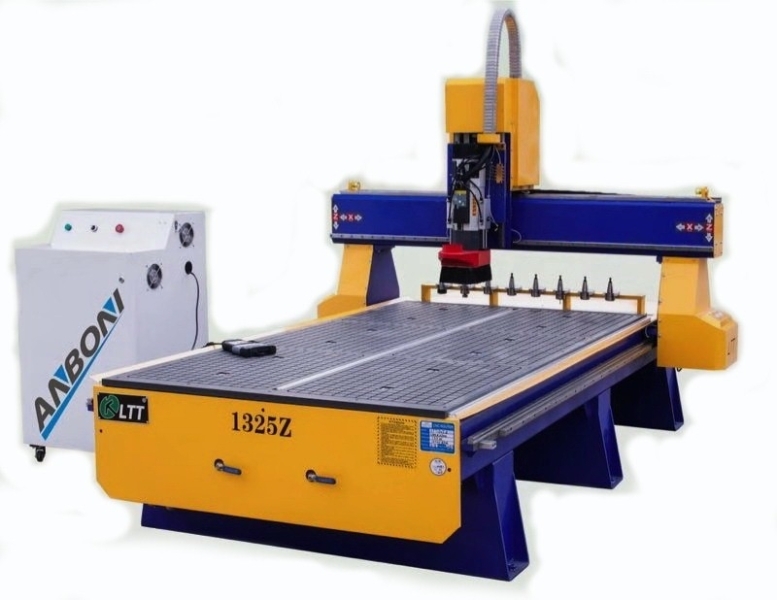

Фрезерный станок с чпу и автоматической линейной сменой инструмента LTT-1325Z (DSP)
(голосов 479)
Артикул: lttLTT-1325Z (DSP) На складе: много
Фрезерный станок с ЧПУ и автоматической линейной сменой инструмента LTT-1325Z (DSP)
Преимущества:
- Высокая точность обработки деталей
- Быстрая и автоматизированная смена инструмента
- Простое и удобное управление с помощью ЧПУ
- Надежность и долговечность конструкции
- Широкий спектр применения в различных отраслях промышленности
Особенности:
- Рабочая область 1300x2500 мм
- Мощность шпинделя 3 кВт
- Система автоматической смены инструмента
- Управление с помощью DSP контроллера
- Высокая скорость и точность обработки
Назначение:
Фрезерный станок LTT-1325Z (DSP) предназначен для точной и эффективной обработки различных материалов, включая дерево, пластик, алюминий и другие металлы. Идеально подходит для производства мебели, рекламных конструкций, элементов декора и других изделий.
Сферы применения:
Фрезерный станок LTT-1325Z (DSP) находит применение в мебельной, рекламной, строительной, машиностроительной и других отраслях промышленности. Обеспечивает высокую производительность и качество обработки деталей, что делает его незаменимым инструментом для производства.
Фрезерный станок с ЧПУ и автоматической линейной сменой инструмента LTT-1325Z (DSP) широко используется в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок используется для обработки дерева, алюминия и других схожих материалов.
Преимущества LTT-1325Z (DSP)
- Мощный двигатель 9 кВт.
- Автоматическая линейная смена инструмента на 8 патронов.
- Плоские призматические направляющие (PMI).
- Косозубые шестерни и рейки на перемещение по осям X и Y
- Система управления Richauto B57E DSP
- Инвертор K&R
- Комбинированный сегментный стол (Вакуум+мех.прижимы).
- 12 зон вакуумирования c заглушками
- Надёжный водоциркуляционный вакуумный насос.
Технические характеристики фрезерного станка с ЧПУ LTT-1325Z (DSP)
| Наименования | Параметры |
| Рабочая область X,Y,Z, мм | 1300x2460x250 |
| Размер стола, мм | 1300?2500 |
| Точность позиционирования X,Y,Z, мм | ±0.15 |
| Смена инструмента | Линейная, 8 патронов |
| Движение по X,Y | Профилированная плоская направляющая (PMI) и зубчатая рейка |
| Движение по Z | Профилированная плоская направляющая и ШВП |
| Тип двигателей приводов | гибридные |
| Макс. скорость свободного перемещения, м/мин. | 40 |
| Макс. скорость фрезерования, м/мин. | 18 |
| Шпиндель | 9 кВт. |
| Обороты шпинделя | 0-12000 об/мин. |
| Патрон | ISO30 ER32 |
| Код команд | G код, *uoo, *mmg |
| Система управления | Rishavto B57E DSP |
| Разрешение X,Y | <0.02mm |
| Тип приводов | Серводвигатели |
| Тип стола | Вакуум + механич.крепёж |
| Рабочее напряжение, В | 380 |
| Мощность вакуумного насоса, кВт | 5,5 |
| Суммарная мощность, кВт | 17,5 |
| Габариты, мм | 2400х3480х2200 |
| Транспортные габариты, м | 2,2х3,4х2,2 |
| Вес, кг | 2100 |
Особенности LTT-1325Z (DSP)
 |
Высокоточный шпиндель 7,5 (9) кВт позволяет производить обработку материала в течение длительного времени. Частота вращения шпинделя до 18000 об/мин. Защитный кожух шпинделя с патрубком стружкоприемника осуществляет надежную защиту инструмента и эффективное удаление отходов обработки из зоны резания. |
 |
Комбинированный рабочий стол (вакуум + механич.крепёж) Большая поверхность рабочего стола разделена на несколько секторов для закрепления заготовок с помощью вакуума с возможностью зонирования на более мелкие зоны при помощи уплотнителя + система крепления механическим способом (струбцинами). А также имеются Т- образные пазы для механического крепления заготовок. |
 |
Держатели для инструмента На станке установлены 8 держателей для патронов с инструментом. |
 |
DSP- пульт DSP- пульт упрощающий настройку и управление в режиме наладки Richauto B57E DSP
|
 |
Шкаф управления Отличается простотой и лаконичностью. |
 |
Надежный высокочастотный преобразователь (инвертер) K&R |
 |
Гибридные драйверы управления приводами Yaskawa (Тайвань) |
 |
Плоские призматические направляющие Плоские призматические направляющие (PMI) по оси X и Y, обеспечивают плавность хода суппорта и увеличивают срок эксплуатации. |
 |
Косозубая пара шестерня-рейка Применение косозубой пары в приводе позволяет существенно увеличить скорости перемещения.
|
 |
Шарико-винтовая пара по оси Z.
Для обеспечения плавности перемещения по оси Z применяется шарико-винтовая пара (ШВП) |
 |
Водоциркуляционный вакуумный насос
Надёжный и простой в обслуживании водоциркуляционный насос, 5,5 кВт. (3,83 м3/мин) 0,1 МРа |
Комплектация LTT-1325Z (DSP)
- Станок LTT-1325Z (DSP)
- Инструкция
- Упаковка
