Копировально-фрезерный станок LTT MX507
(голосов 479)
Артикул: ltt8597200 На складе: много

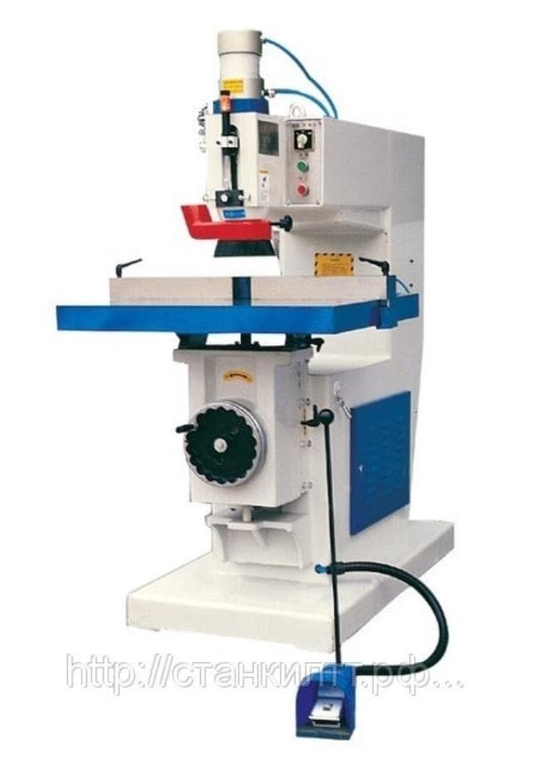

Копировально-фрезерный станок LTT MX507
Преимущества копировально-фрезерного станка LTT MX507:
- Высокая производительность
- Точность обработки до 0,01 мм
- Простая настройка и использование
- Надежность и долгий срок службы
- Широкий спектр обрабатываемых материалов
Особенности копировально-фрезерного станка LTT MX507:
- Мощность двигателя: 5 кВт
- Скорость вращения шпинделя: 6000 об/мин
- Рабочий стол размером 1000x500 мм
- Управление ЧПУ для точного копирования
Назначение копировально-фрезерного станка LTT MX507:
Копировально-фрезерный станок LTT MX507 предназначен для обработки металлических и неметаллических деталей, создания сложных деталей и форм.
Сферы применения копировально-фрезерного станка LTT MX507:
Станок может использоваться в машиностроении, авиационной промышленности, производстве инструментов, мебели и многих других областях, где требуется высокая точность обработки.
Станок MX507 предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады. Здесь выполняются два вида работ:
- прямолинейное фрезерование рельефа на боковых гранях пласти;
- фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Порядок работы на станке следующий:
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пневмопривода.
Преимущества MX507
- высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фрезерования, не требующее дальнейшей обработки;
- вертикальное перемещение шпинделя от пнемопривода.
- увеличенный рабочий стол
Технические характеристики MX507
| Расстояние от шпинделя до колонны, мм | 710 |
| Расстояние от шпинделя до стола, мм | 195 |
| Размеры стола (дл.-на х ши-на),мм | 800х700 |
| Угол поворота шпинделя, град | 45 |
| Вертикальный ход стола, мм | 150 |
| Вертикальный ход шпинделя, мм | 80 |
| Частота вращения шпинделя, об/мин | 9 000 - 18 000 |
| Установленная мощность, кВт | 3.3 |
| Габариты, мм | 1,4х0,9х1,9 |
| Масса, кг | 560 |
Комплект поставки MX507
- Станок MX507
- Инструкция по эксплуатации
- упаковка
