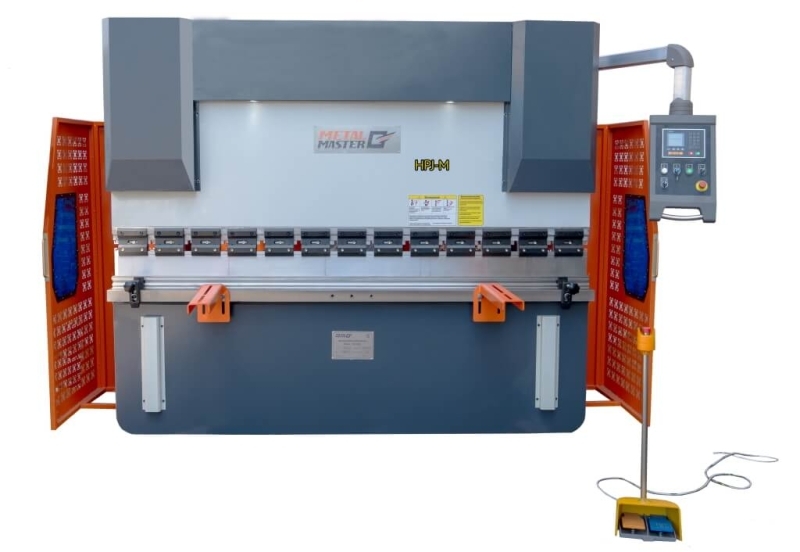

Листогибочный пресс METAL MASTER HPJ 32100M C ЧПУ E22
(голосов 479)
Артикул: mem2967 На складе: много
Листогибочные прессы METAL MASTER HPJ 32100M C ЧПУ E22 Sensor имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ E22 с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
Листогибочный пресс METAL MASTER HPJ 32100M C ЧПУ E22 Sensor
| Усилие, тонн | 100 |
| Длина рабочего стола, мм | 3200 |
| Расстояние между колоннами, мм | 2600 |
| Глубина зева, мм | 350 |
| Ход пуансона | 135 |
| Расстояние между столом и траверсой, мм | 440 |
| Скорость рабочая/прямого/обратного хода, мм/с | 15/130/100 |
| Ход по оси X (задний стол), мм | 600 |
| Точность хода по оси Х, мм | ±0,1 |
| Ход по оси R (ручная регулировка заднего стола по высоте), мм | 100 |
| Количество пальцев заднего упора (шт) | 3 |
| Мощность двигателя, кВт | 7,5 |
| Габаритные размеры, мм | 3800x1700x2400 |
| Масса нетто/брутто, кг | 6000/6050 |
ОПИСАНИЕ СТАНКА ЛИСТОГИБОЧНЫЙ ПРЕСС METAL MASTER HPJ 32100M C ЧПУ E22
 |

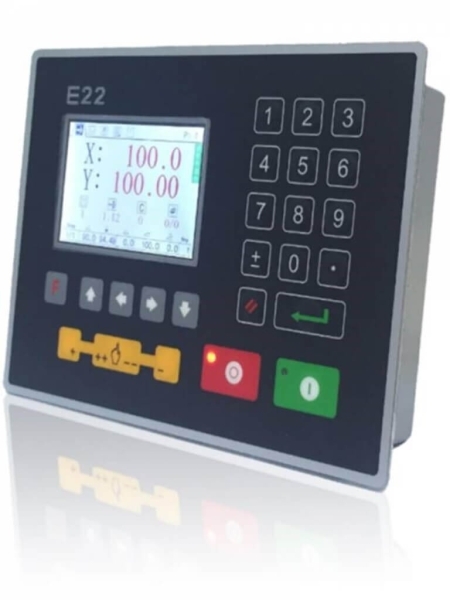

Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям. Система ЧПУ E22 имеет:
|
 |

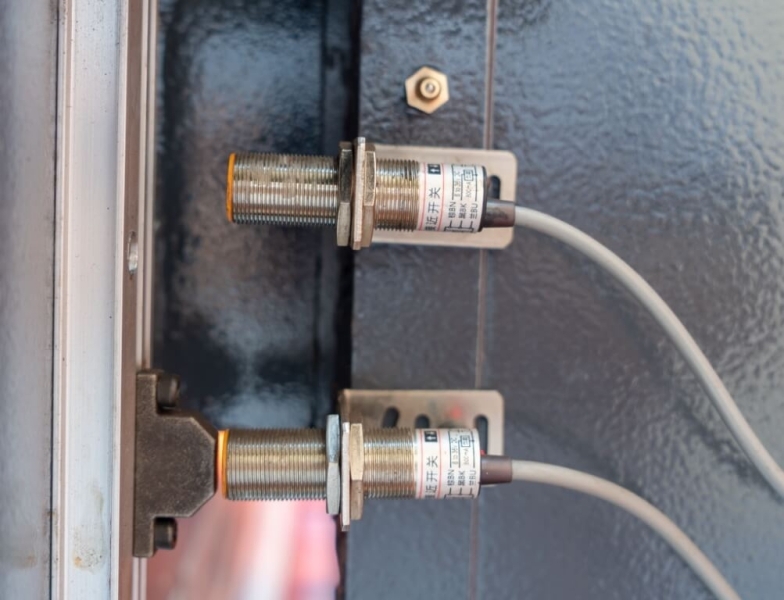

Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона. |
 |
Защита задней стенки с концевым выключателем Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. |
 |

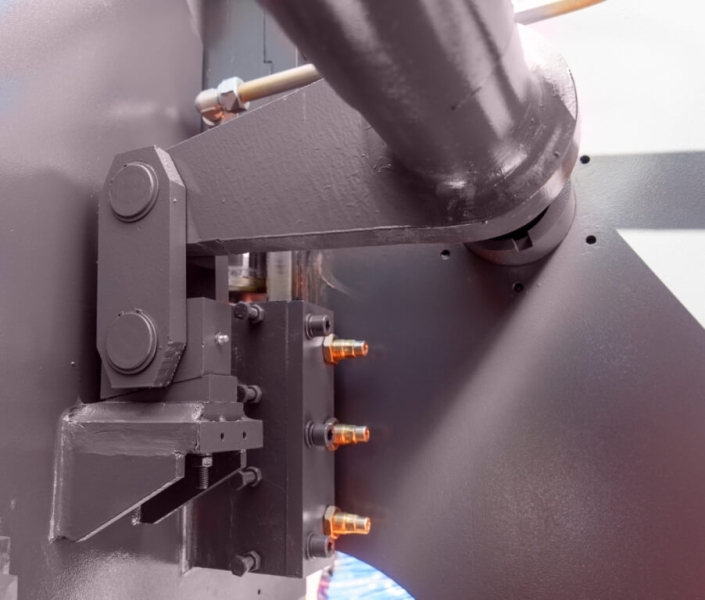

Синхронизация работы цилиндров через торсионный вал. |
 |

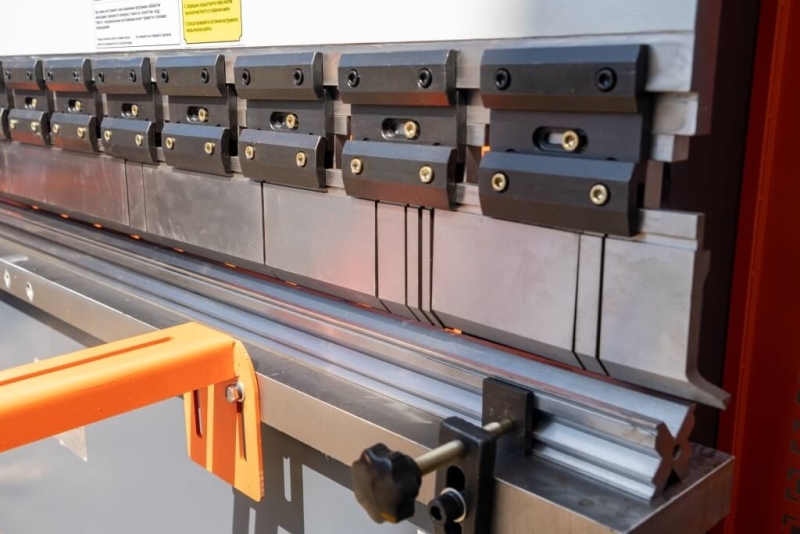

Станок оснащен сегментным верхним инструментом. Размеры сегментов: 100мм+40мм+50мм+500мм+700мм+ 1000мм+300мм+200мм+20мм+165мм+ 15мм+10мм+100мм |
 |

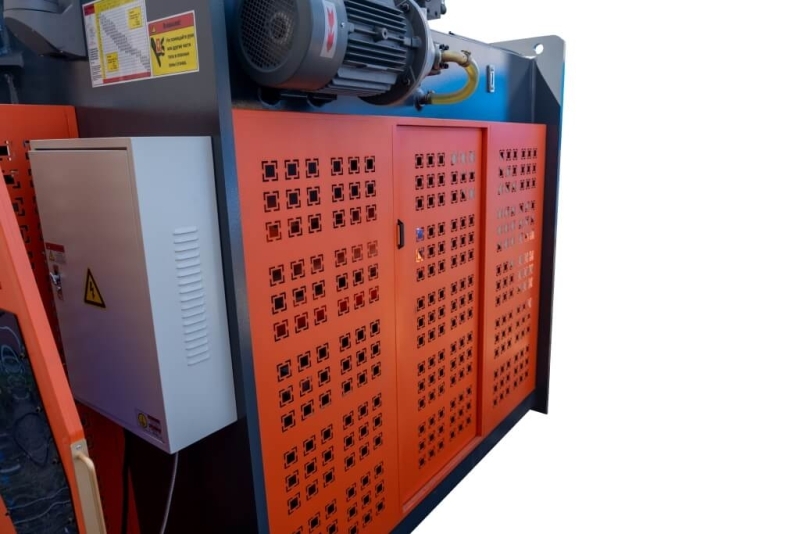

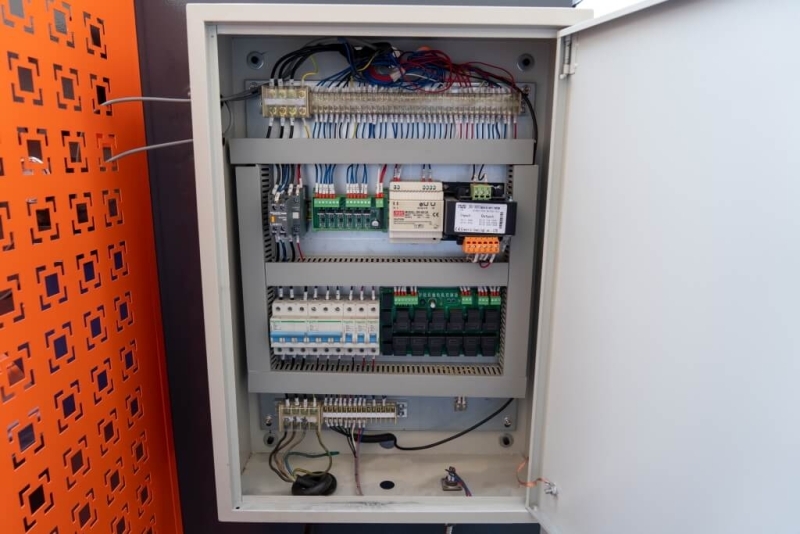

Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-M используется электрооборудование компаний Schneider Electric. |
 |

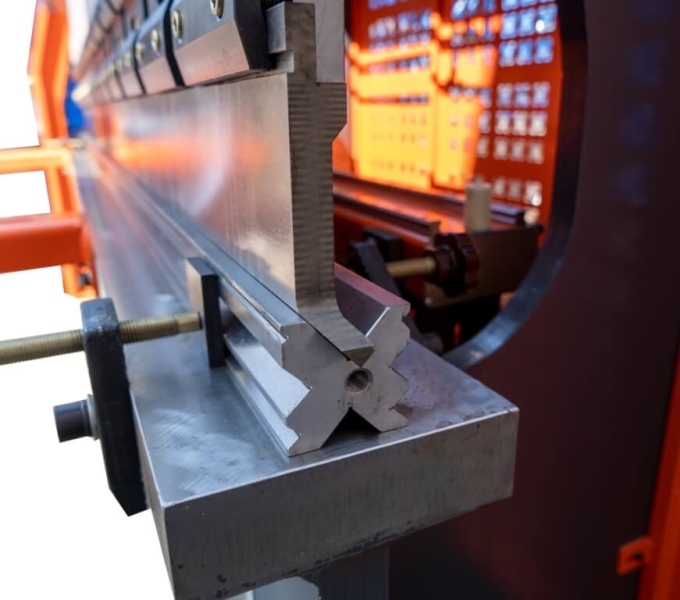

Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица |
 |

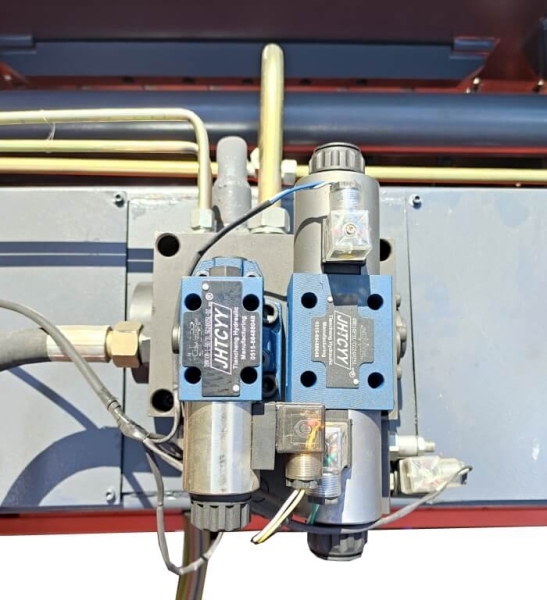

Гидравлическая система бренда Rexroth расположена на верхней части станка |
 |

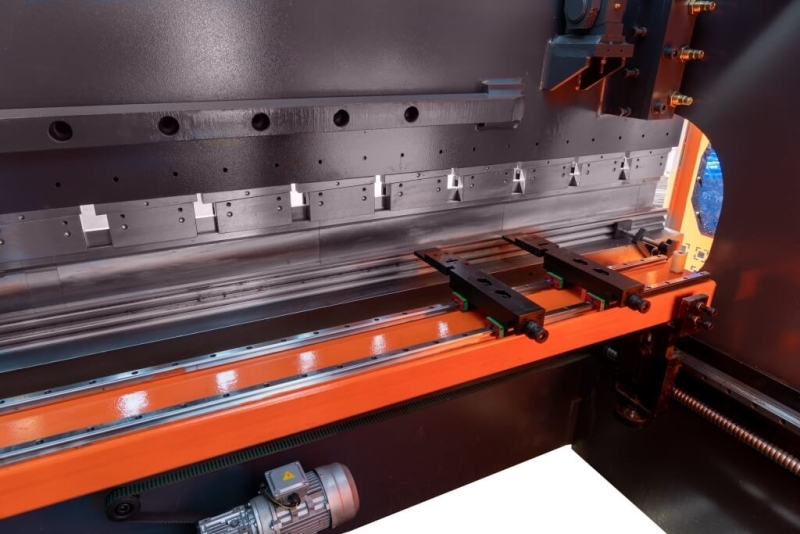

Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев. |
 |

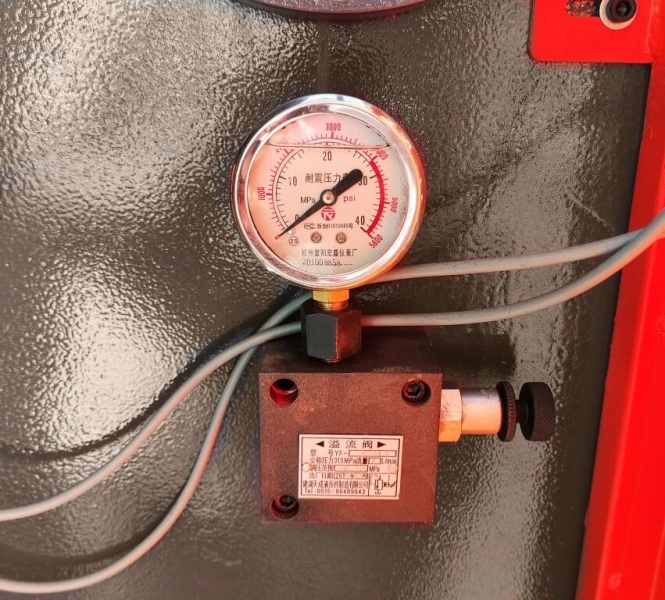

Манометр и регулятор усилия пресса Позволяет точно настраивать пресс на работу с необходимой толщиной листа. |
 |
Быстросъёмный инструмент Быстросъемный инструмент в разы ускоряет процесс смены инструмента. |
Дополнительные опции:
Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.
Листогибочные прессы серии HPJ-М имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
| Расстояние | Длина, мм |
|---|---|
| 1 | 100 |
| 2 | 180 |
| 3 | 95 |
| 4 | 95 |
| 5 | 75 |
| 6 | 440 |
| 7 | 220 |
| 8 | 360 |
| 9 | 150 |
Верхний и нижний инструмент
Пуансон Матрица
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
| ЧПУ двухосевой | E22 |
| Приводы по осям | Мотор-редуктор с асинхронным э/д + энкодер |
| Электроавтоматика | Schneider |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADAPromecam |
| Оснащение заднего упора (пальцы) | 2 штуки, без регулировки по высоте |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная, с кнопкой аварийного останова |
Стандартная комплектация:
- Двухосевая система ЧПУ E22;
- Инструмент: Матрица 4-сторонняя/пуансон AMADA Promecam;
- Боковое защитное ограждения;
- Заднее защитное ограждение;
- Электроавтоматика Schneider;
- Зубчатый масляный насос;
- Быстросъёмный инструмент.
Профили, получаемые при использовании листогиба:
