Копировально-фрезерный станок Ltt MX5068
(голосов 479)
Артикул: ltt478 На складе: много

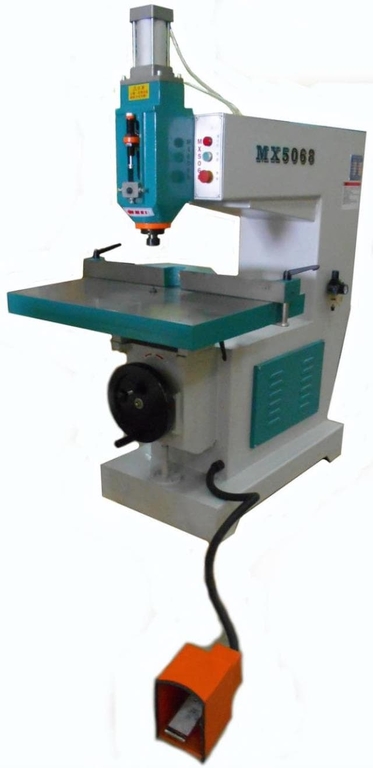

Копировально-фрезерный станок Ltt MX5068
Преимущества:
- Высокая точность обработки
- Надежность и долговечность
- Простота в использовании
- Широкий диапазон настраиваемых параметров
Особенности:
- Точное копирование деталей
- Мощный фрезерный узел
- Многофункциональная панель управления
- Система автоматической защиты от перегрузок
Назначение:
Копировально-фрезерный станок Ltt MX5068 предназначен для обработки различных материалов, таких как металл, пластик, дерево. Идеально подходит для производства промышленных деталей, мебели, форм и прототипов.
Сферы применения:
- Машиностроение
- Столярное производство
- Производство мебели
- Прототипирование
Копировально-фрезерный станок Ltt MX5068 предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады
Виды работ
- прямолинейное фрезерование рельефа на боковых гранях пласти;
- фрезерование на плоскости рисунка (например, ложной филенки) по копиру
Порядок работы копировально-фрезерного станка Ltt MX5068
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок. Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пневмопривода.
Преимущества Ltt MX5068
- высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фре-зерования, не требующее дальнейшей обработки;
- вертикальное перемещение шпинделя осуществляется пневмоприводом
- увеличенный рабочий стол
- возможность установки инструмента диаметром до 250 мм
- поворот стола 45 гр.
Технические характеристики копировально-фрезерного станка Ltt MX5068
| Расстояние от шпинделя до колонны, мм | 730 |
| Размеры стола (дл.-на х ши-на),мм | 805х600 |
| Максимальная толщина заготовки, мм | 150 |
| Угол поворота шпинделя, град | 45 |
| Вертикальный ход стола, мм | 65 |
| Вертикальный ход стола, мм | 65 |
| Тип цанги | ISO30 ER25 |
| Частота вращения шпинделя, об/мин | 18 000 |
| Установленная мощность, кВт | 3 |
| Габариты, мм | 1450х800х1700 |
| Транспортные габариты ,мм | 1340х600х1800 |
| Масса, кг | 530 |
Особенности LTT MX5068
 |
Высокооборотный шпиндель 18000об/мин. опускается в рабочее положение при помощи пневмоцилиндра. Простой пульт и лаконичный управления. |
 |

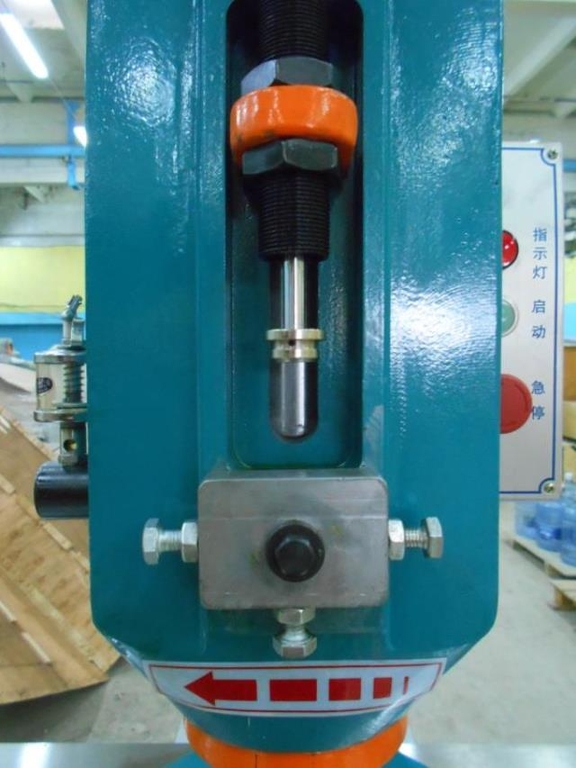

Четыре упора позволяют настроить 4 высоты обработки. |
 |

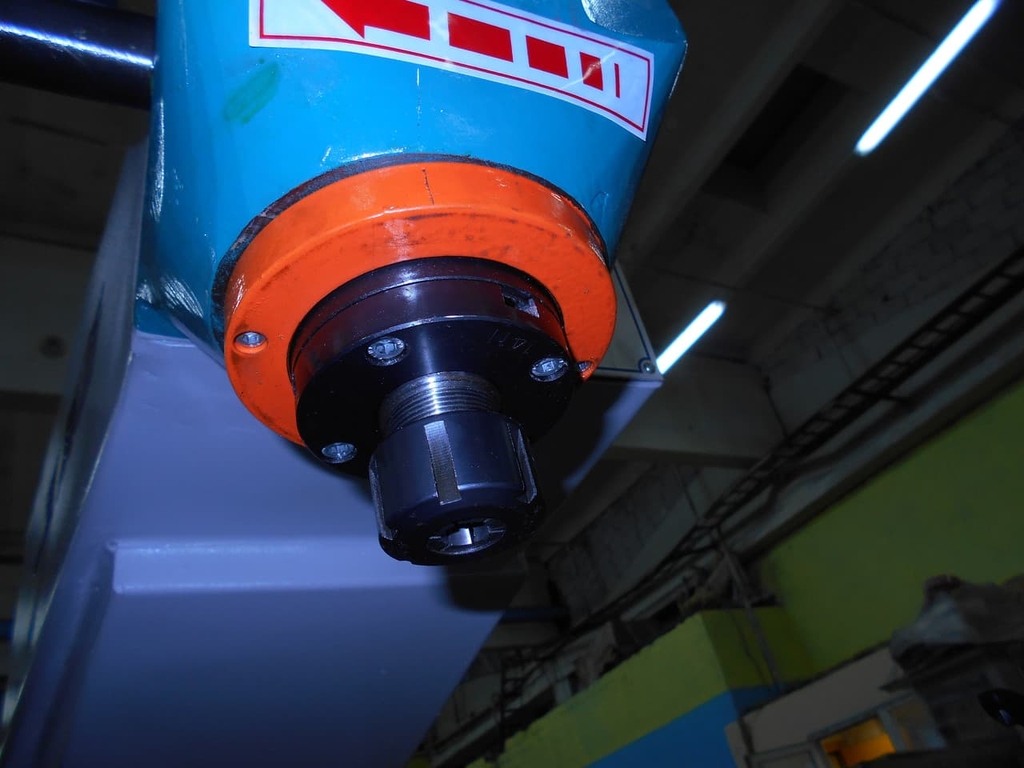

Цанговый патрон ISO30 ER25 |
 |

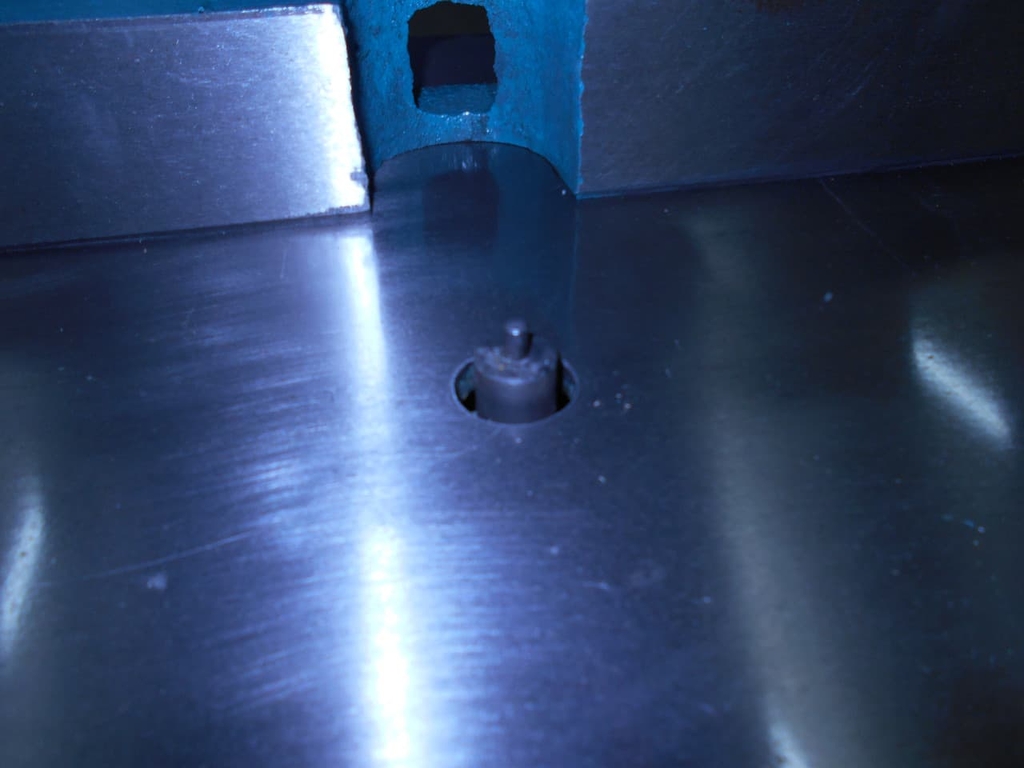

Упорный опускаемый штырь для работы с копиром |
 |

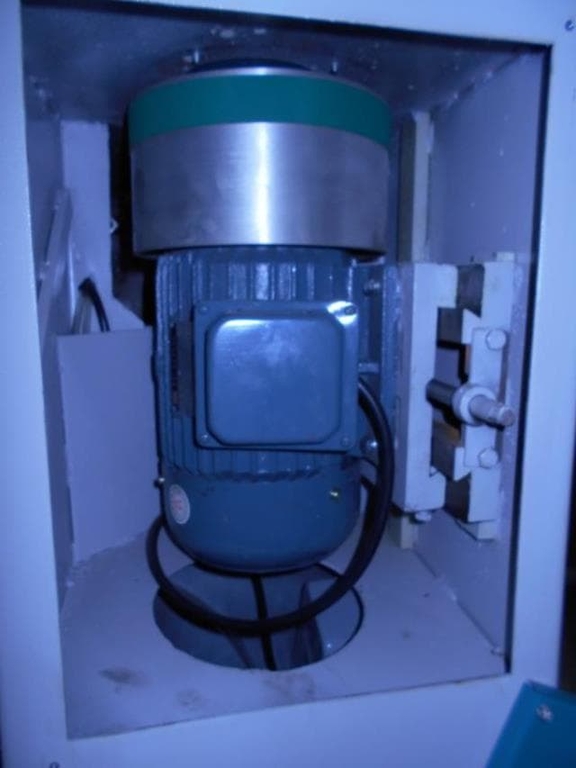

Мощный электродвигатель и ременная передача позволяет передавать большой крутящий момент на шпиндель |
 |

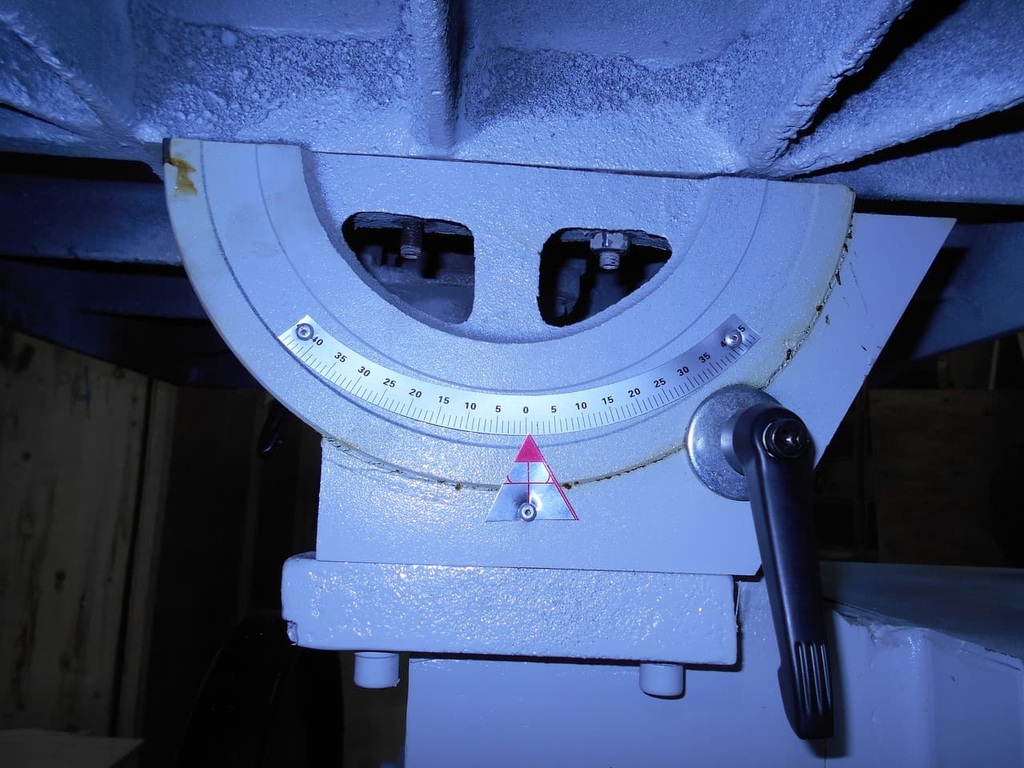

Угол наклона стола определяется по шкале поворота. |
 |

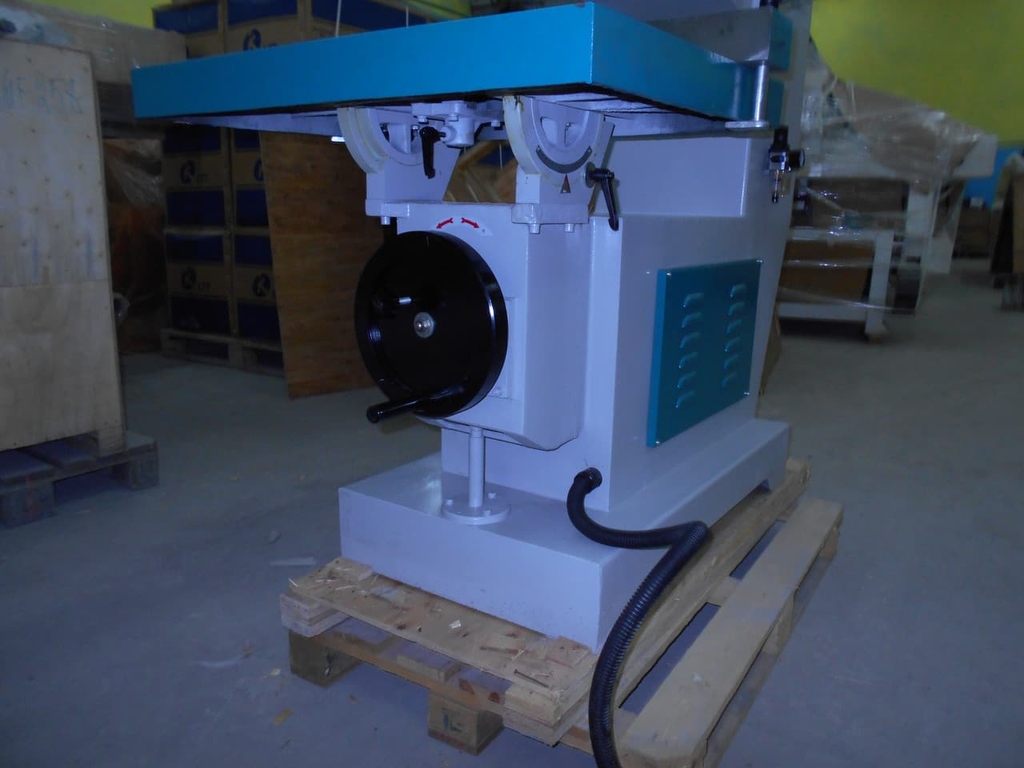

Штурвал для регулировки подъёма и опускания стола. |
 |
Подготовки воздуха на входе в пневмосистему станка обеспечивает надёжную работу пневматики |
 |

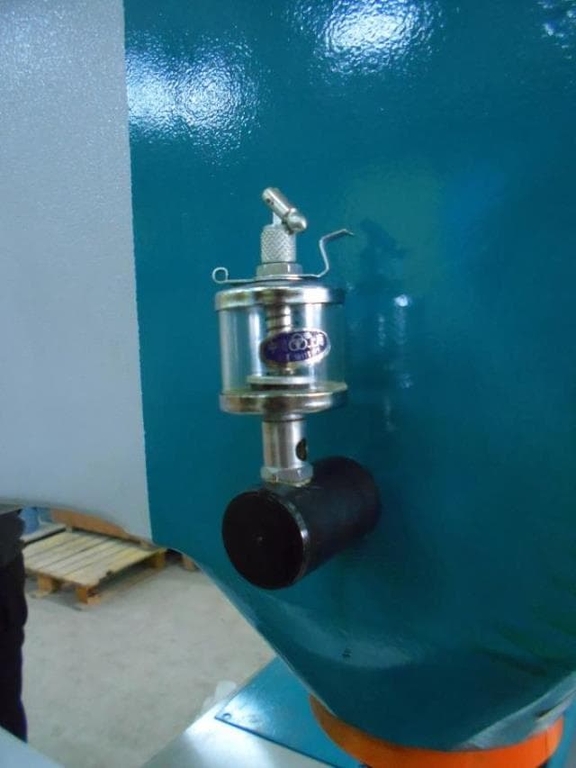

Устройство смазки высокооборотного шпинделя. |
 |
Педаль управления шпинделем |
Комплект поставки LTT MX5068
- Станок LTT MX5068
- Инструкция по эксплуатации
- упаковка
