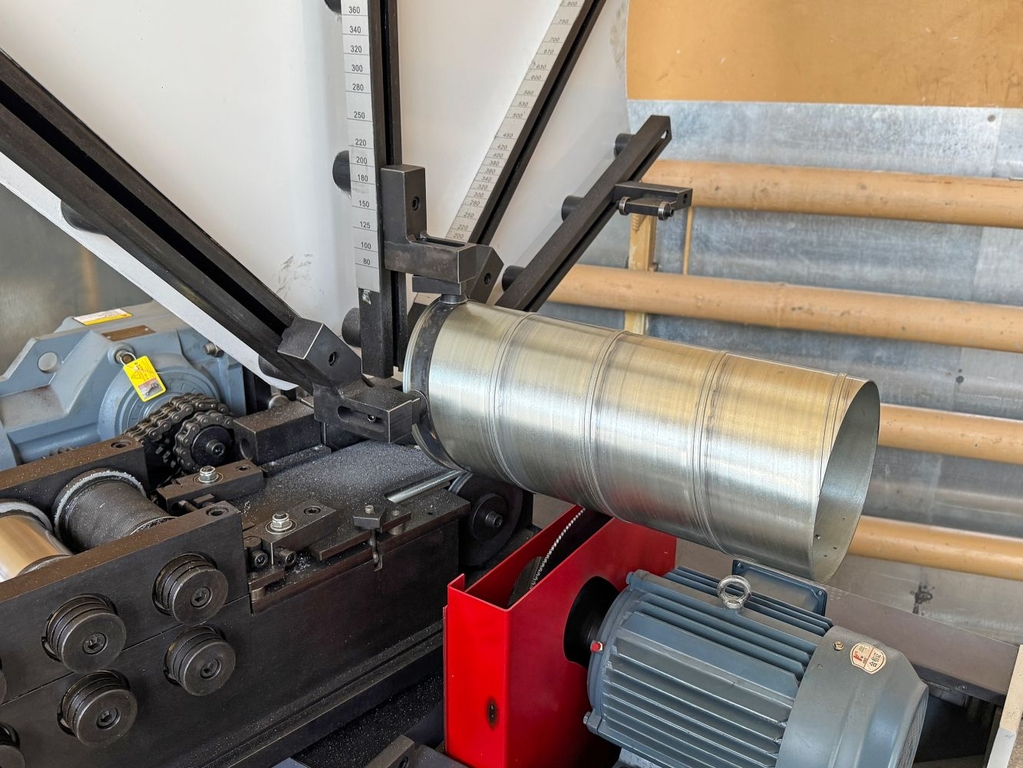

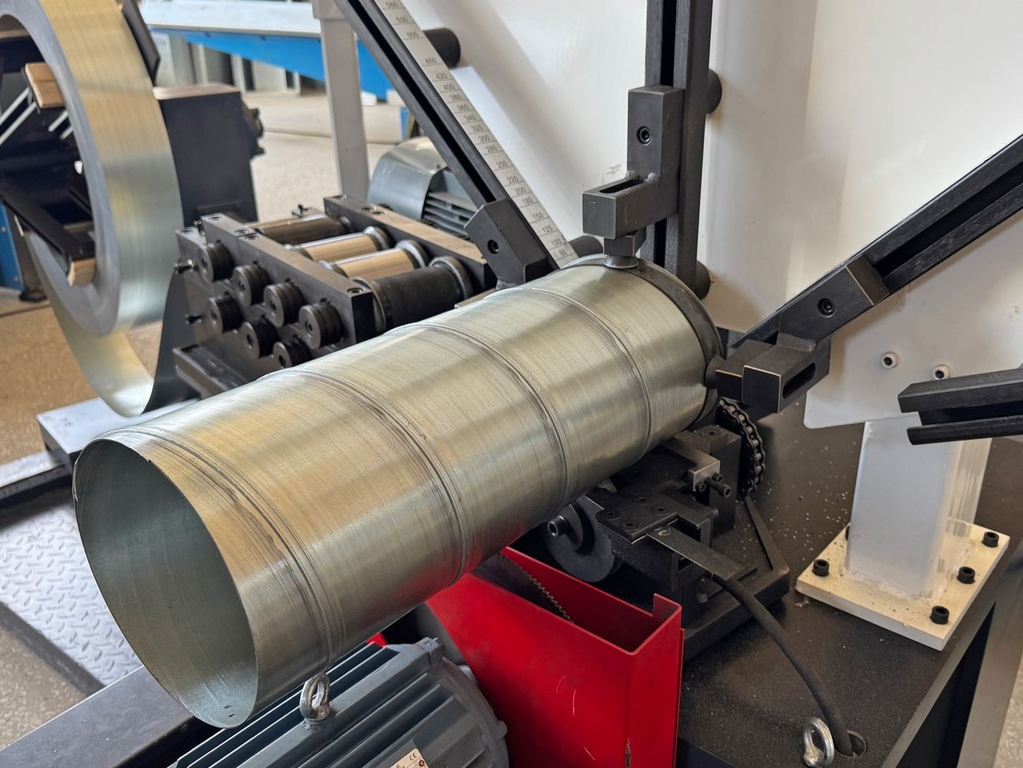

Спирально навивной станок SBTF-1500C
(голосов 479)
Артикул: mos2864941 На складе: много
Особенности
• Спирально-навивной станок SBTF-1500C применяется для изготовления спирально-навивных труб диаметром от 100 до 1500 мм;
• Усиленная версия из линейки спирально-навивных станков SBTF-1500. Данная модель оснащена мощным двигателем 16.5 кВт, благодаря которому спирально-навивной станок SBTF-1500C может навивать трубы с толщиной стенки 2 мм;
• Автоматический отмер длины заготовки. Для отрезания воздуховода используется высокоскоростная фреза, позволяющая получать ровные края без заусенцев;
• Высокая автоматизация работы достигается с помощью встроенного разматывателя рулонного металла и прибора для подсчёта произведенных труб;
• В стандартную комплектацию входит набор формирующих колец диаметром 100 – 1500 мм.
Конструктивные особенности:
| Отрезное устройствоФреза позволяет выполнять качественную резку без заусенцев, край заготовки получается не острый, что обеспечивает безопасную эксплуатацию. Для отрезания металла толщиной больше 1.2 мм в станке предусмотрена возможность использовать устройство плазменной резки. |  |
| Управление от ЧПУУправление линией осуществляется от системы ЧПУ. В комплект входит CAD/CAM программа. Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов. |
 |
| Полужесткие формирующие кольцаВ комплект поставки входит набор формирующих колец Ø100 – Ø1500 мм | |
| Технический процессСостоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесса навивки с герметичным закрытием «замка» витого воздуховода и отрезки в нужный размер. |
Стандартная комплектация:

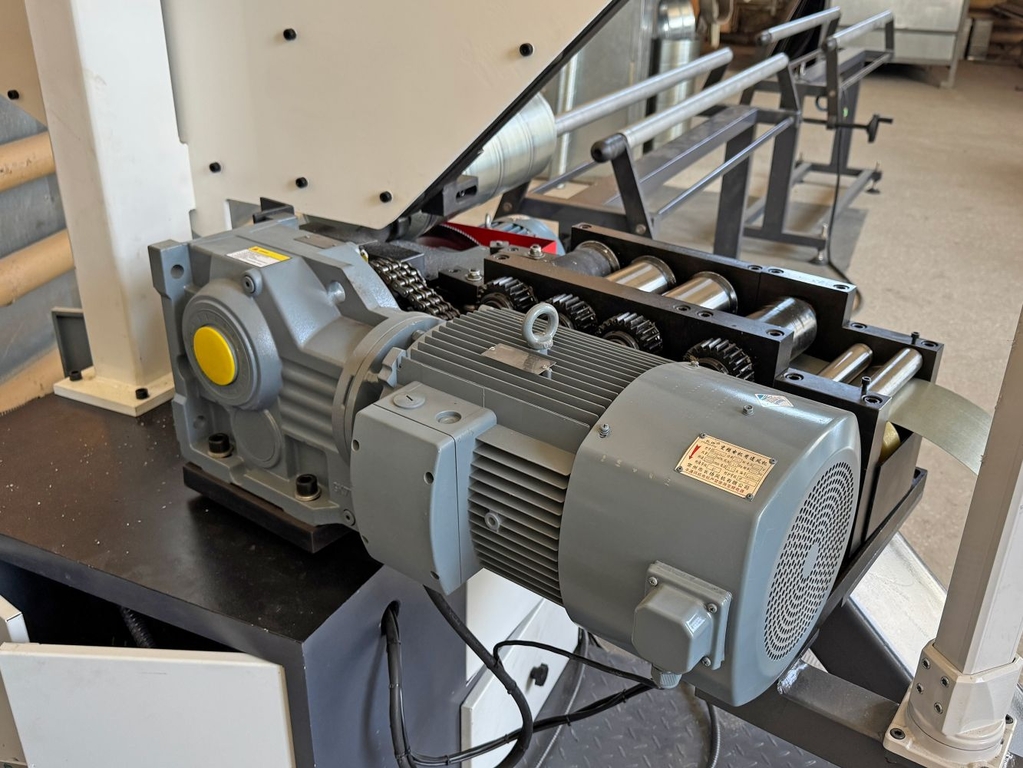

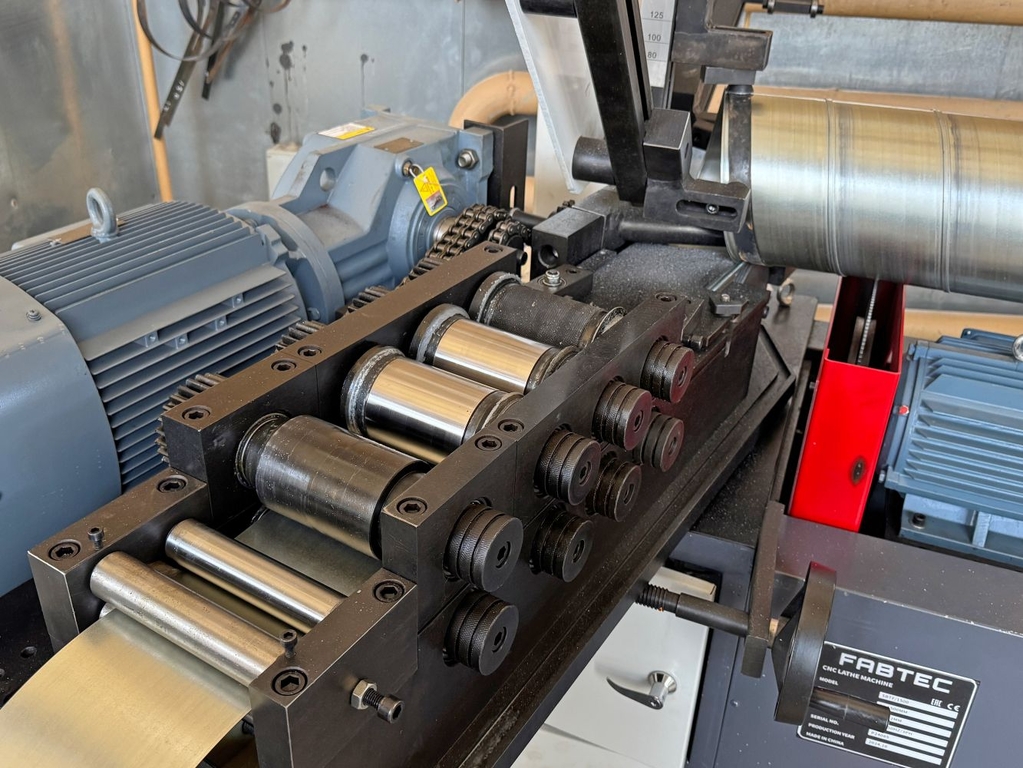

| Профилирующий станС режущей оснасткой и формирующими роликами |  |
| Разгрузочный столСтол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы. |  |

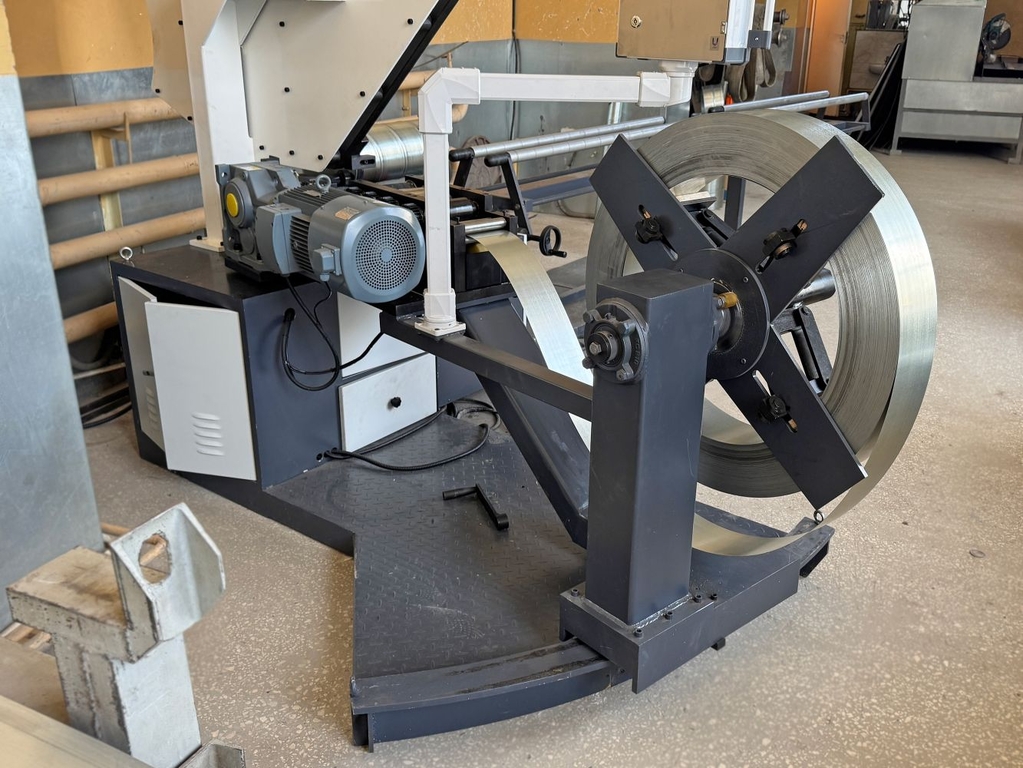

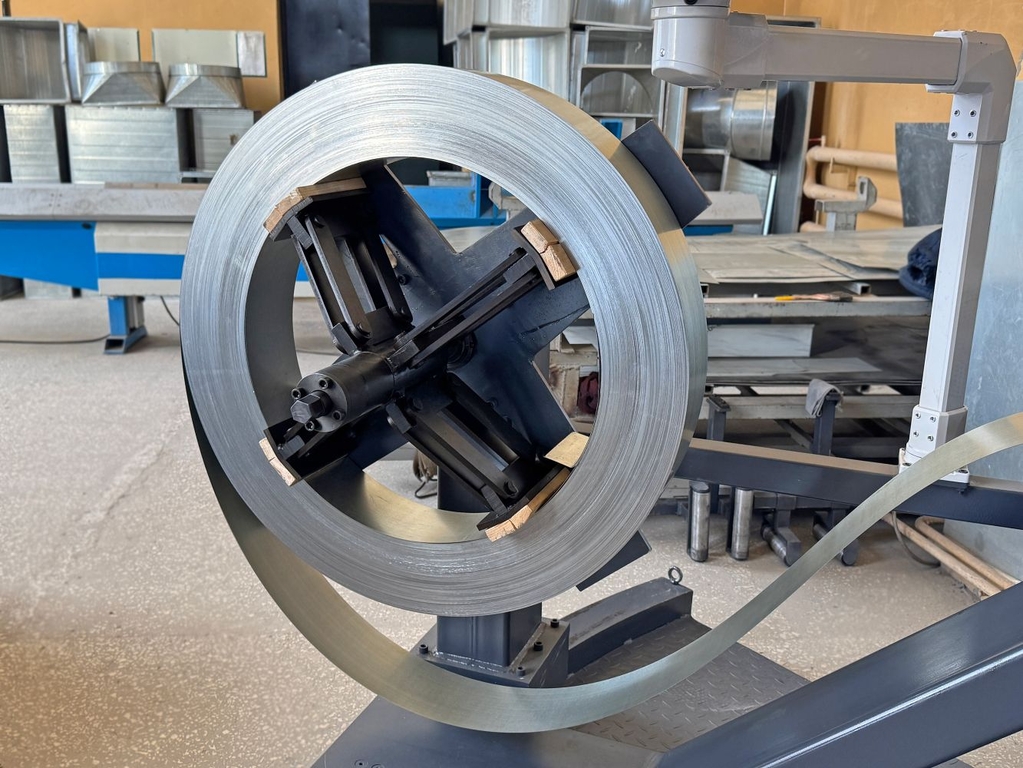

| Размотчик Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг. |
 |
Технические характеристики SBTF-1500C
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 53663 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 500 – 6000 |
| Тип привода | Электрический |
| Толщина металла, мм | 0.4 – 2 |
| Диапазон диаметров, мм | 100 – 1500 |
| Ширина ленты, мм | 137 |
| Скорость подачи ленты, м/мин | 1 – 30 |
| Электропитание, в/гц | 3х380/50 |
| Потребляемая мощность, квт | 16.5 |
| Длина, мм | 3800 |
| Ширина, мм | 2160 |
| Высота, мм | 2720 |
| Вес, кг | 2300 |
Комплектация SBTF-1500C
Конструктивные особенности:
| Отрезное устройствоФреза позволяет выполнять качественную резку без заусенцев, край заготовки получается не острый, что обеспечивает безопасную эксплуатацию. Для отрезания металла толщиной больше 1.2 мм в станке предусмотрена возможность использовать устройство плазменной резки. | |
| Управление от ЧПУУправление линией осуществляется от системы ЧПУ. В комплект входит CAD/CAM программа. Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов. |
|
| Полужесткие формирующие кольцаВ комплект поставки входит набор формирующих колец Ø100 – Ø1500 мм | |
| Технический процессСостоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесса навивки с герметичным закрытием «замка» витого воздуховода и отрезки в нужный размер. |
Стандартная комплектация:
| Профилирующий станС режущей оснасткой и формирующими роликами | |
| Разгрузочный столСтол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы. | |
| Размотчик Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг. |
|
