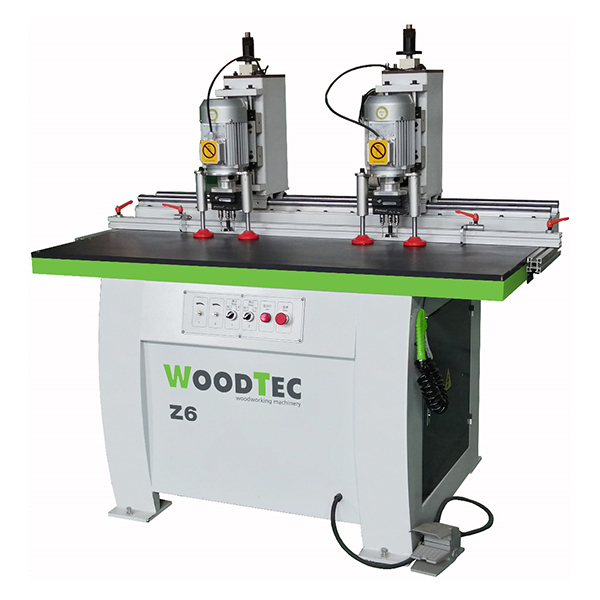

Станок сверлильно-присадочный под петли WoodTec Z6
(голосов 479)
Артикул: woo8553 На складе: много

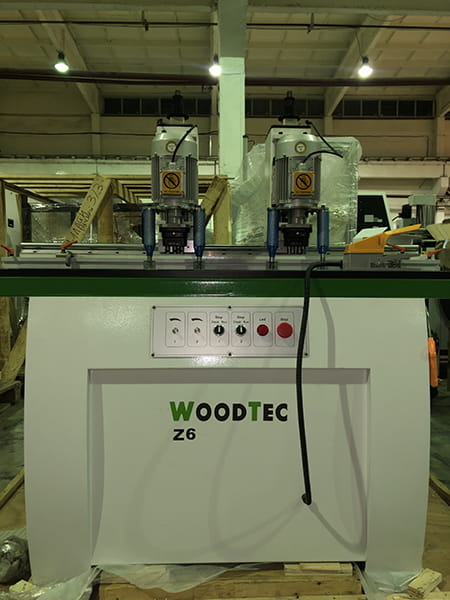

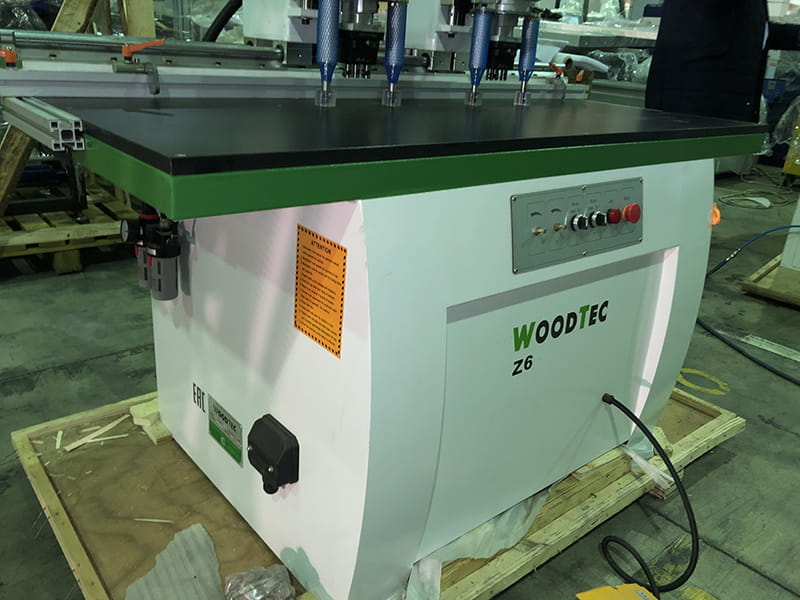

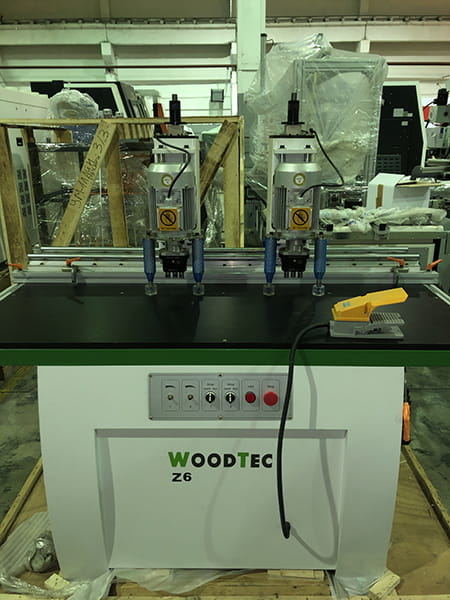

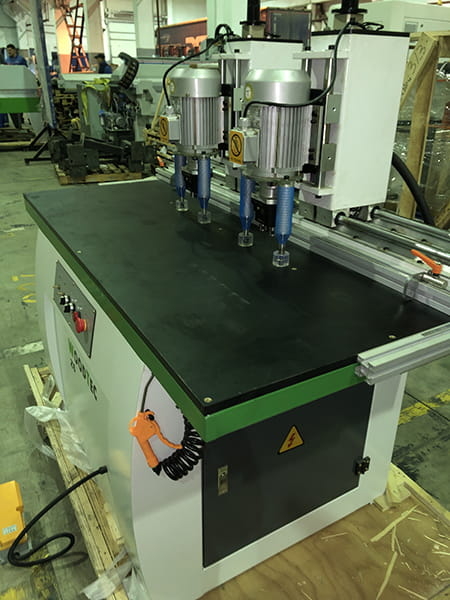

Станок сверлильно-присадочный под петли WoodTec Z6
Мощный и надежный инструмент для вашего производства
Добро пожаловать в мир инновационных решений и высокоточного оборудования! Станок сверлильно-присадочный под петли WoodTec Z6 - это идеальный выбор для вашего производства. Независимо от вашей отрасли, этот станок обеспечит надежную и эффективную работу.
Универсальное применение
WoodTec Z6 предназначен для сверления и присадки петель на различных материалах. Благодаря своей универсальности, этот станок подходит для различных производственных задач и обеспечивает высокую производительность.
Простота в эксплуатации
WoodTec Z6 оснащен интуитивно понятным интерфейсом, что делает его легким в использовании даже для новичков. Вы сможете быстро освоить работу с этим станком и начать получать отличные результаты уже с первых дней эксплуатации.
Приглашаем к сотрудничеству!
Не упустите возможность улучшить производственные процессы в вашей компании. Обращайтесь к нам уже сегодня, и мы поможем подобрать оптимальное решение для ваших потребностей. Компания Невастанкомаш - ваш надежный партнер в мире станочного оборудования!
Станок сверлильно-присадочный под петли WoodTec Z6 предназначен для фрезерования отверстий в мебельных фасадах под петлю с креплением.
СХЕМА ОБРАБОТКИ
| Схема обработки изделия | Схема сборки готового изделия |
 |
 |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Прижим детали четырьмя пневматическими цилиндрами;
- Автоматическое управление рабочими операциями (старт-педаль);
- Боковые линейки (2 шт.);
- Линейка с 2-мя откидными упорами;
- Пистолет для обдувки станка;
- Перемещение сверлильной группы по направляющим D 25 мм.
Конструктивные особенности
 |

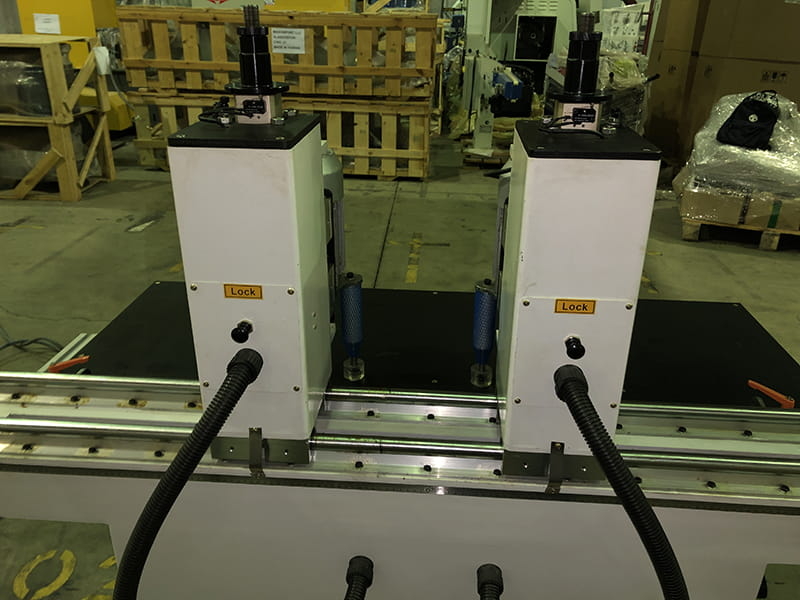

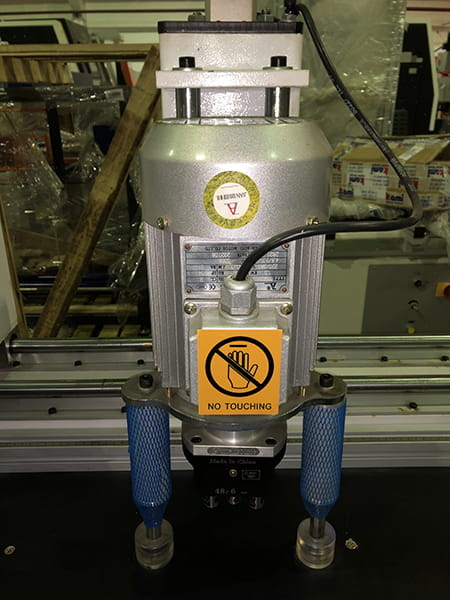

СВЕРЛИЛЬНАЯ ГОЛОВА 3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли. Засверливание отверстий происходит одновременно с операцией фрезерования. |
 |
ПНЕВМОПРИЖИМЫ Четыре пневматических прижима для быстрого фиксирования заготовки различной толщины. |
 |
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров. |
 |
КОМПЛЕКТ БАЗИРУЮЩИХ ЛИНЕЕК Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки. |
 |
ЭЛЕКТРОДВИГАТЕЛЬ Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт. |
 |

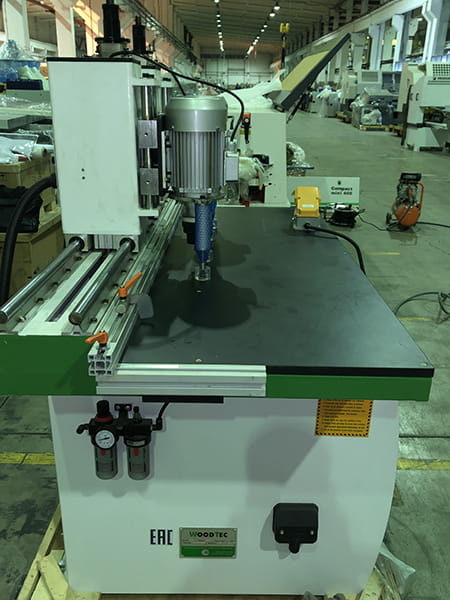

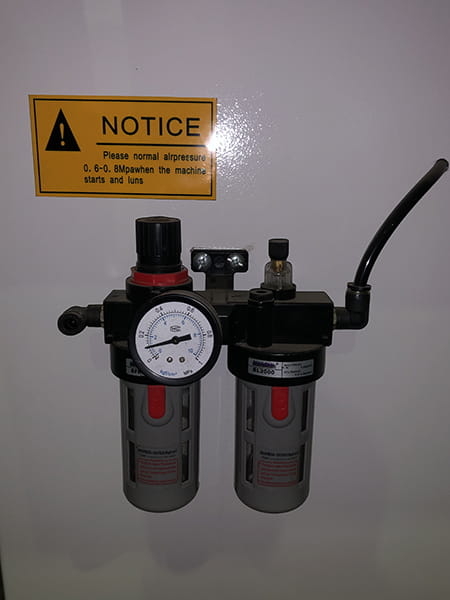

ПОДГОТОВКА СЖАТОГО ВОЗДУХА Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему. |
 |

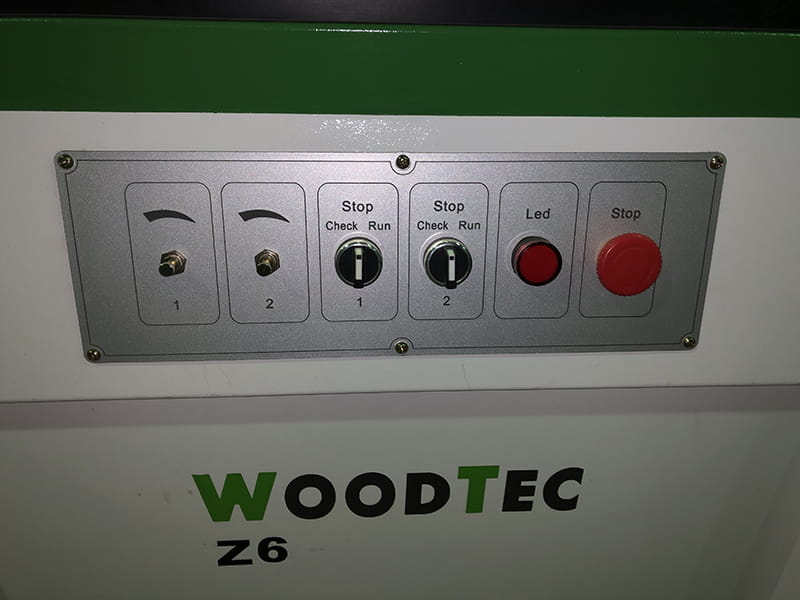

ПУЛЬТ УПРАВЛЕНИЯ Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка. |
 |
ЭЛЕКТРОШКАФ Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации. |
 |

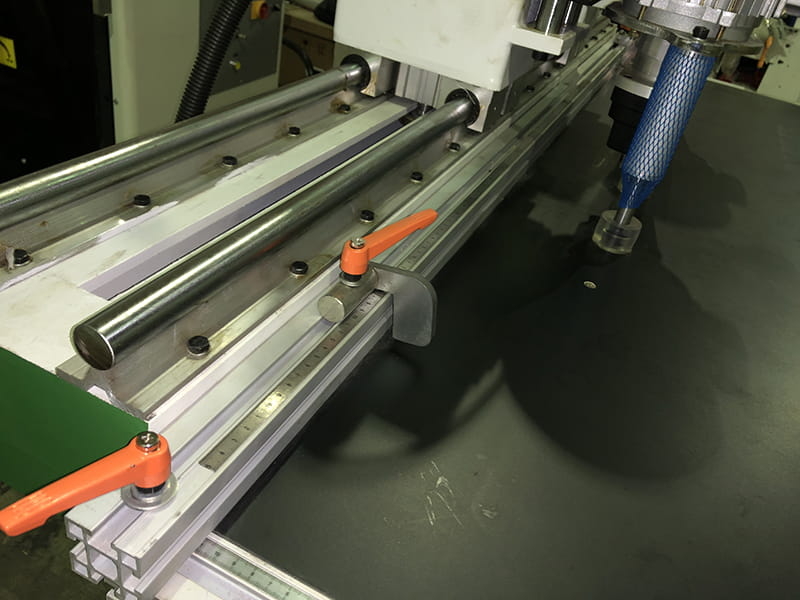

ПРЕЦИЗИОННЫЕ НАПРАВЛЯЮЩИЕ Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента. |
 |
ЛИНЕЙКА НА СТАНИНЕ СТАНКА Настройка расстояния между шпинделями выставляется при помощи линейки расположенной на станине станка. |
Технические характеристики станка сверлильно-присадочного под петли WoodTec Z6
| Количество сверлильных групп, шт. | 2 |
| Максимальный диаметр сверления, мм | 35 |
| Максимальная глубина сверления, мм | 60 |
| Частота оборотов шпинделя, об/мин | 2800 |
| Мощность электродвигателя, кВт | 2 x 1,5 |
| Давление воздуха, МПа | 0,6 - 0,8 |
| Габаритные размеры: | |
| Длина, мм | 1700 |
| Ширина, мм | 850 |
| Высота, мм | 1690 |
| Вес, кг | 260 |
