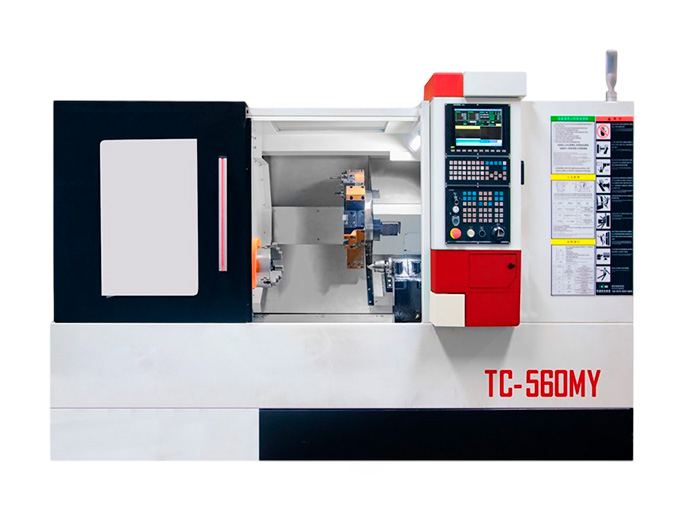

Токарный станок TC-560MY/800 с наклонной станиной
(голосов 479)
Артикул: mostc560my800 На складе: много
Особенности
• TC‑560MY/800 — высокоточный токарно-фрезерный центр с наклонной станиной, предназначенный для обработки габаритных валов и деталей сложной формы. Интегрированная конструкция под углом 35° со ступенчатыми роликовыми направляющими обеспечивает высокую жёсткость, снижает вибрации и повышает стабильность при глубоком резе и интенсивной многоосевой обработке;
• Главный шпиндель с прямым приводом от встроенного электромотора исключает потери на передаче и минимизирует тепловые деформации. Станок обрабатывает заготовки диаметром до 300 мм и длиной до 800 мм, через патрон подаётся пруток Ø74 мм. Посадка шпинделя — A2‑8, патрон — 10", частота вращения — до 4000 об/мин;
• TC‑560MY/800 оснащён силовой револьверной головкой на 12 позиций (BMT55) и программируемой Y-осью с ходом ±50 мм. Система торцевой шкалы с 3-точечной муфтой обеспечивает высокоточную фиксацию и позиционирование инструмента при фрезеровании, сверлении и сложной токарной обработке;
• Удлинённый рабочий ход по оси Z (800 мм) и усиленная сервопрограммируемая задняя бабка с конической пинолью MT5 и ходом 800 мм позволяют надёжно обрабатывать длинномерные валы и детали, требующие устойчивой осевой поддержки. Электрошпиндель и гидравлический проходной патрон обеспечивают высокую производительность без потери точности.
Рекомендации
• Подходит для обработки длинных валов, роторов, шкивов, трубных заготовок, а также деталей с осевой и радиальной симметрией;
• Подходит для авиа-, авто- и энергетического машиностроения, а также для производства компонентов в нефтегазовой отрасли, где требуется стабильность и точность при работе с крупными и сложными заготовками;
• TC‑560MY/800 — надёжное решение для предприятий, стремящихся к интеграции токарно-фрезерных операций в один технологический цикл, снижению перенастроек и оптимизации производственного времени.
Технические характеристики TC-560MY/800
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | КА-00076659 |
| Страна-производитель | КНР |
| Тип | С наклонной станиной |
| Токарный патрон, мм | 250 (10") |
| Система чпу | Syntec |
| Опциональные системы чпу | Fanuc |
| Максимальная длина заготовки, мм | 800 |
| Максимальный диаметр заготовки, мм | 300 |
| Диаметр обработки над суппортом, мм | 300 |
| Диаметр обработки над станиной, мм | 560 |
| Максимальный диаметр обрабатываемого прутка, мм | 74 |
| Проходное отверстие шпинделя, мм | 86 |
| Конус шпинделя | A2-8 |
| Частота вращения шпинделя, об/мин | 50 – 4000 |
| Крутящий момент шпинделя, нм | 220 |
| Ход по оси х, мм | 180 |
| Ход по оси y, мм | ± 50 |
| Ход по оси z, мм | 800 |
| Скорость быстрого хода по оси х, мм/мин | 30000 |
| Скорость быстрого хода по оси z, мм/мин | 30000 |
| Количество инструмента, шт | 12 |
| Максимальный размер державки резца, мм | 25 х 25 / Ф40 / ER32 |
| Тип держателя инструмента | BMT55 |
| Конус пиноли задней бабки | МК 5 |
| Ход задней бабки, мм | 800 |
| Мощность двигателя, квт | 26.5 |
| Длина, мм | 2990 |
| Ширина, мм | 1900 |
| Высота, мм | 1940 |
| Вес, кг | 5000 |
