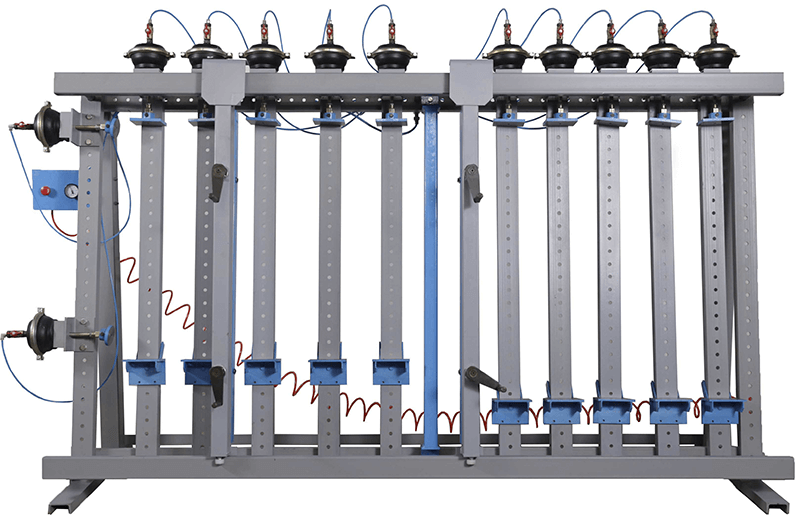

Вайма пневматическая ВП17-2400, ВП17-3000
(голосов 479)
Артикул: Вайма пневматическая ВП17-2400, ВП17-3000 На складе: много

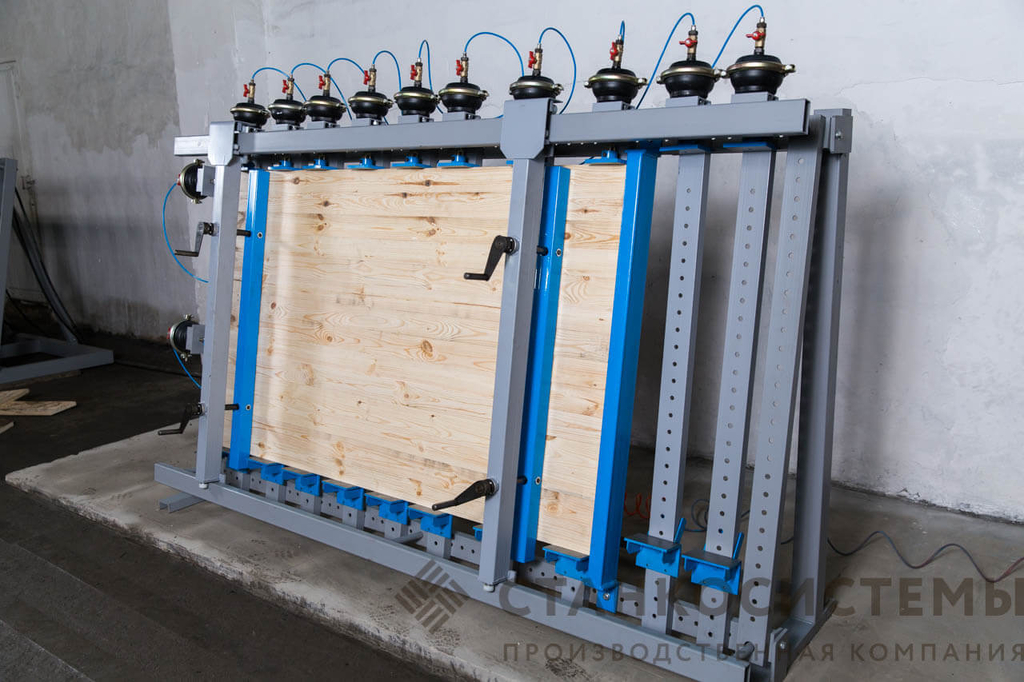

Пневматическая вайма модели ВП17 и модели ВП18 предназначена для склеивания рамных деревянных конструкций (как правило, оконные рамы, двери), а также щита и бруса сечением до 100 мм.
В вайме ВП17 фронтальные прижимы механические, а в модели ВП18 — фронтальные прижимы пневматические. Частое расположение прижимов обеспечивает равномерное распределение усилия по длине щита. Для склеивания узких длинных щитов или небольших щитов в несколько рядов по длине необходимо докупить несколько фронтальных прижимов. Максимальное усилие на один прижим составляет 1000 кгс в моделях ВП17 и ВП18 — отличие от ваймы модели ВП24, в которой максимальное усилие 1400 кгс. Прижимы перемещаются по длине ваймы, что позволяет равномерно распределить их по длине заготовки.
Ваймы серии ВП17 прежде всего отличает идеальный баланс цены, оснащенности, качества комплектующих и сборки. С уверенностью можно сказать, что серия ВП17 отлично впишется в парк оборудования как небольшого мебельного производства, так и крупной компании, занимающейся мебельным, оконным, дверным, домостроительным производством.
Вайма для склейки собирается с 1 или с 2 рабочими зонами, а так же фронтальные прижимы устанавливаются механические (ВП17-3000, ВП17-2400) или пневматические (ВП18-3000, ВП18-2400).
Отличительные особенности вайм серии вп17
- Главные прижимы пневматические;
- Фронтальные прижимы механические;
- Опорные площадки перемещаются по высоте;
- Боковые прижимы для сборки окон и дверей;
- Главные прижимы перемещаются по длине.
- Пневматическое прессование
- Максимальный размер собираемого изделия: 2 400 × 1 200 × 100 мм.
 |
Два откатных винтовых фронтальных прижима (ФП) для выравнивания и удержания заготовок (1) Боковой переставляемый упор (2) Высота рабочей зоны 1300 мм, что позволяет клеить 2 щита стандарта 640 мм. Фронтальные прижимы откатываются по всей длине направляющих, полностью освобождая доступ к рабочей зоне и позволяя устанавливать дополнительные ФП, что важно при склеивании щитов тоньше 30 мм. Привод ФП осуществляется рукояткой-маховичком инерционного типа (3), что ускоряет процесс поджатия и делает его менее утомительным; ФП выполнены с применением двух винтов, что позволяет при склеивании тонких щитов значительно уменьшить свесы. |
 |
10 пневматических вертикальных струбцин, для удерживания заготовок в сжатом состоянии во время склеивания; Индивидуальные вентили для независимого отключения пневмоцилиндров. |
 |
Два боковых горизонтальных прижима; Конструкция выполнена симметричной. Боковые горизонтальные прижимы и упор могут устанавливаться как с левой, так и с правой стороны. |
 |
Нижние опорные пятки фрезерованы, что обеспечивает угол 90º, кроме того предусмотрена возможность компенсационной регулировки угла; Пятки переставляются с шагом 50мм. |
 |
Кнопочный пневмораспределитель облегчает работу с ваймой; Манометр позволяет визуально контролировать рабочее давление в системе. |
 |
Ваймы всегда вналичии. Возможна отгрузка вдень обращения. |
Частое расположение пневмоприжимов обеспечивает (при давлении в магистрали 10 МПа ) усилие до 4,2 тонн на один погонный метр склеиваемого щита и его равномерное распределение по длине щита. Данное усилие склейки позволяет склеивать щит толщиной до 100 мм, при этом указанное давление на 1 см2 склеиваемой поверхности составляет 4 кг, что удовлетворяет техническим условиям склейки древесины практически для всех клееных массивов.
- возможность перемещения её путём перестановки с одного рабочего места на другое и независимость от масштабов производства;
- не требует специально подготовленного фундамента.

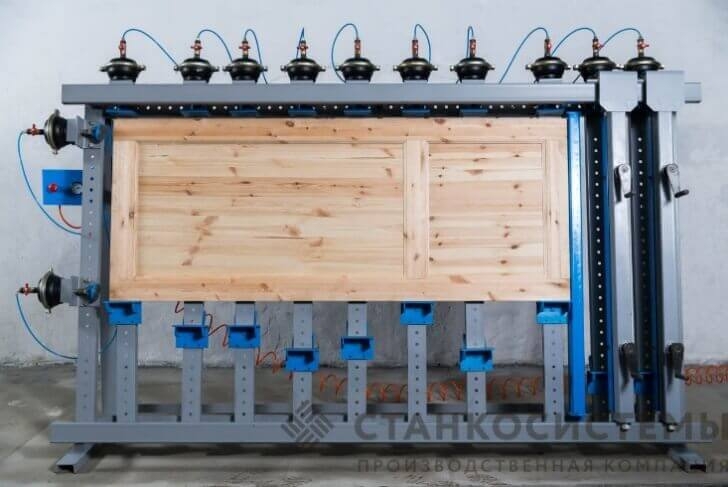

Получаемые изделия
 |
 |
Цены Вайм пневматических универсальных модели ВП17, ВП18, ВП24
| Исполнение | Розничная цена с НДС, руб | Особенности |
| Вайма пневматическая вп17-2400 | 167 000,00 ₽ | Механические откатные фронтальные прижимы, базовые пневмокамеры |
| Вайма пневматическая вп17-3000 | 172 500,00 ₽ | |
| Вайма пневматическая двухсторонняя вп17-2400-2 | 334 000,00 ₽ | Двухсторонняя модель, две рабочие зоны на одном основании |
| Вайма пневматическая двухсторонняя вп17-3000-2 | 345 000,00 | |
| Вайма пневматическая вп18-2400 | 187 000,00 ₽ | Пневматические откатные фронтальные прижимы, базовые пневмокамеры |
| Вайма пневматическая вп18-3000 | 192 500,00 ₽ | |
| Вайма пневматическая двухсторонняя вп18-2400-2 | 374 000,00 ₽ | Двухсторонняя модель, две рабочие зоны на одном основании |
| Вайма пневматическая двухсторонняя вп18-3000-2 | 385 000,00 ₽ | |
| Вайма пневматическая вп24-2400 | 187 000,00 ₽ | Механические откатные фронтальные прижимы, пневмокамеры с увеличенным диаметром (больше усилие), усиленная конструкция пневмострубцины |
| Вайма пневматическая вп24-3000 | 192 500,00 ₽ | |
| Вайма пневматическая вп24-2400 с пневматическими фронтальными прижимами вп18 | 205 000,00 ₽ | Пневматические откатные фронтальные прижимы, пневмокамеры с увеличенным диаметром (больше усилие), усиленная конструкция пневмострубцины |
| Вайма пневматическая вп24-3000 с пневматическими фронтальными прижимами вп18 | 210 000,00 ₽ | |
| Вайма пневматическая двухсторонняя вп24-2400-2 | 334 000,00 ₽ | Двухсторонняя модель, две рабочие зоны на одном основании |
| Вайма пневматическая двухсторонняя вп24-3000-2 | 345 000,00 ₽ |
Опции
| Фронтальный прижим вп17 (механический) | 17 000,00 ₽ |
| Фронтальный прижим вп18 (пневматический) | 23 000,00 ₽ |
| Разделение на 2 секции вп | 12 000,00 ₽ |
| Увеличение прижимных площадок до 120 мм | 15 000,00 ₽ |
| Вертикальный пневматический прижим вп17 | 12 000,00 ₽ |
| Вертикальный пневматический прижим вп24 | 13 200,00 ₽ |
